Когда проектировщик приступает к разделу безопасности аэропорта, он имеет дело не с разрозненными устройствами, а с многослойным инженерным контуром, где контроль доступа, досмотровые линии и защита периметра должны работать как единая система. Слабина на любом из уровней — будь то неверно рассчитанная зона видимости камеры или недостаточная несущая способность эстакады для тяжёлого досмотрового оборудования — немедленно создаёт уязвимость для всего объекта: от терминала до перронной зоны и инженерных помещений.
Почему безопасность аэропорта — это прежде всего архитектура потоков
В аэропорту безопасность начинается не с рамки металлоискателя, а с планировки. Чем лучше разделены пассажирские, служебные, багажные, грузовые и технологические потоки, тем проще контролировать людей, транспорт и вещи без лишних задержек. Именно поэтому современные аэропорты проектируют как набор зон с разными уровнями доступа, а не как одно большое здание с охраной на входе. Архитектор, работающий в связке с инженером по безопасности, уже на этапе эскизного проекта закладывает коридоры, ниши под СКУД-турникеты и буферные пространства между зонами, опираясь на BIM-модель, которая визуализирует пересечения потоков и потенциальные конфликтные точки задолго до начала строительства.
Основная задача системы безопасности — не только не допустить угрозу внутрь, но и минимизировать контакты между зонами разного статуса. Это снижает риск несанкционированного прохода, упрощает эксплуатацию и ускоряет работу персонала. С инженерной точки зрения такое разделение означает, что уже на этапе монтажа слаботочных кабельных сетей и контроллеров должен быть заложен жёсткий регламент доступа в каждую точку, а вентиляционные шахты, проходящие через зоны разного статуса, обязательно оснащаются защитными решётками и датчиками вскрытия.
Какие задачи решает система безопасности
- ограничивает доступ в служебные и критические зоны;
- выявляет запрещённые предметы и потенциальные угрозы;
- контролирует движение транспорта и персонала на периметре;
- фиксирует события для расследования инцидентов;
- помогает соблюдать требования авиационной безопасности без лишней ручной работы.
Добавлю, что на уровне общей инфраструктуры система безопасности обязана взаимодействовать с противопожарной автоматикой: при пожаре все эвакуационные выходы разблокируются, а на диспетчерский центр уходит чёткий приоритетный сигнал. Кроме того, работоспособность этих функций критически зависит от надёжного электропитания по первой категории, резервированных каналов связи и шкафов управления с климат-контролем, защищённых от несанкционированного вскрытия.
Из чего состоит система безопасности аэропорта
В реальном аэропорте безопасность строится на нескольких уровнях. Каждый из них закрывает свой тип риска, а вместе они образуют «слоёную» защиту. При этом на каждом уровне проектировщику приходится решать свои инженерные задачи: на периметре — выбирать тип фундаментов ограждения с учётом пучинистых грунтов и коррозионной агрессивности среды, в терминале — распределять нагрузки от тяжёлых досмотровых сканеров на перекрытия и закладывать кабельные каналы под фальшполом.
| Уровень | Что защищает | Основные инструменты |
|---|---|---|
| Периметр | Территорию аэропорта | ограждение, видеонаблюдение, датчики, КПП |

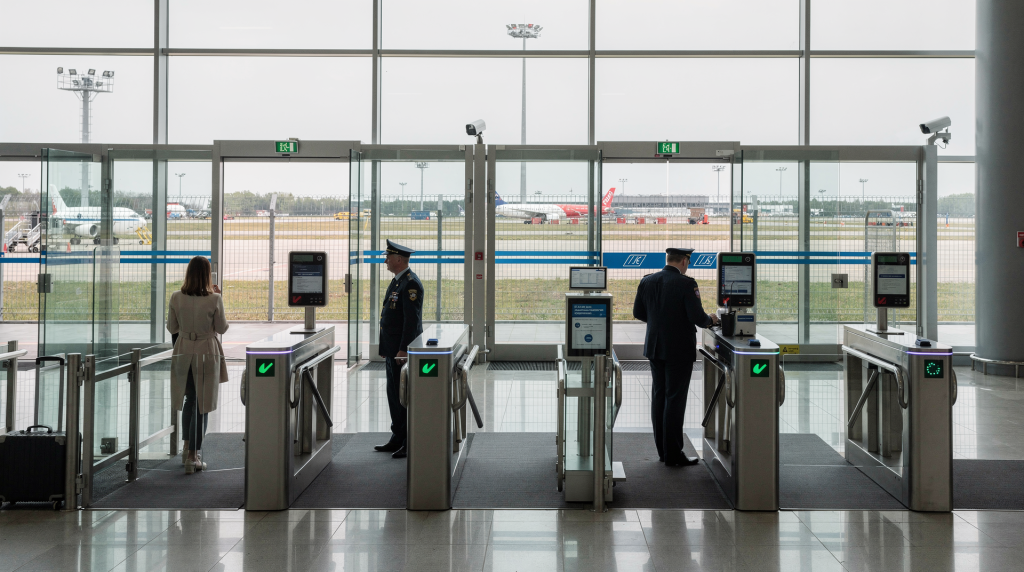

| Входные группы | Доступ в терминал и служебные зоны | контроль доступа, досмотр, турникеты |
| Терминал | Пассажирские и технологические зоны | рамки, сканеры, СКУД, CCTV |
| Перрон и лётная зона | Воздушное судно, технику, персонал | пропуска, шлагбаумы, посты, видеоконтроль |
| Инженерная инфраструктура | Серверные, электрощитовые, узлы связи, ИТП | замки, журналы доступа, охранная сигнализация |
Контроль доступа: кто, куда и на каких условиях проходит
Контроль доступа — это система, которая определяет, имеет ли человек или транспорт право попасть в конкретную зону. В аэропорту она особенно важна в служебных помещениях, на перроне, в багажной обработке, на складах, в технических коридорах и помещениях с инженерным оборудованием. С точки зрения строительной комплектации важно, чтобы контроллеры СКУД размещались в герметичных слаботочных шкафах с собственной климатизацией, а все исполнительные устройства — электрозамки, турникеты — имели вандалоустойчивое исполнение и ручную разблокировку для аварийных ситуаций.
На практике контроль доступа строится вокруг нескольких элементов:
- СКУД — система контроля и управления доступом;
- идентификаторы: карты, брелоки, биометрия, временные пропуска;
- программные права по ролям и зонам;
- журналы событий и отчётность;
- связка с видеонаблюдением и охранной сигнализацией.
Биометрия используется не везде и не всегда. В аэропорту важнее не «модная технология», а надёжная схема, где права доступа выдаются строго по должности, смене и зоне ответственности. Для временных подрядчиков это особенно критично: их доступ должен быть ограничен по времени и маршруту. При правильной интеграции с BIM-средой и графиком производства работ такие права можно выдавать автоматически, привязывая активацию пропуска к срокам выполнения конкретной задачи, а после её завершения — автоматически деактивировать.
Досмотр: что проверяют и зачем
Досмотр нужен, чтобы выявить запрещённые предметы, опасные вещества и предметы, которые могут быть использованы для нарушения безопасности. Он применяется к пассажирам, ручной клади, багажу, персоналу, а в отдельных сценариях — к грузам и почте.
Обычно в аэропорту досмотр включает:
- проход через рамки или портальные детекторы;
- проверку ручной клади и багажа на рентген-установках;
- дополнительный ручной осмотр при срабатывании тревоги;
- досмотр персонала и подрядчиков при входе в контролируемую зону;
- выборочные проверки транспорта и грузов.
Важно понимать: досмотр — это не просто техника, а процесс, где решающую роль играют маршрутизация, организация очередей и скорость обработки. Даже хорошее оборудование даст слабый результат, если потоки спроектированы плохо. Поэтому при проектировании зон досмотра инженеры закладывают не только электрические мощности и слаботочные трассы, но и усиленные конструкции перекрытий для тяжёлых рентген-сканеров, а также отдельную вытяжную вентиляцию для помещений, где обрабатывается багаж — согласно нормативам по электромагнитной совместимости и уровню шума.
Периметр: первая линия защиты
Периметр аэропорта — это не только ограждение по границе участка. Это целая система раннего обнаружения и задержки нарушителя. Её задача — заметить попытку несанкционированного проникновения до того, как угроза приблизится к лётной зоне или терминалу. Геодезические изыскания и геотехнические расчёты под фундаменты ограждений, выбор антикоррозионного покрытия металлоконструкций, прокладка резервных линий питания для периметральных камер — всё это закладывается на уровне строительного проекта.
Как правило, периметр включает:
- физическое ограждение;
- освещение без «слепых зон»;
- камеры наблюдения с аналитикой;
- охранные датчики;
- КПП для транспорта и персонала;
- патрулирование и оперативное реагирование.
Если говорить просто, периметр должен делать две вещи: замедлять и обнаруживать. Одного ограждения недостаточно: важны видимость, контроль точек входа, резервирование связи и питание систем безопасности. Ночью освещение должно обеспечивать вертикальную освещённость не хуже, чем днём, а все датчики — иметь дублированные линии связи, чтобы выход из строя одного контроллера не оставлял слепых участков.
Как устроен контроль безопасности внутри терминала
В терминале особенно важен баланс между безопасностью и пропускной способностью. Чем выше пассажиропоток, тем сильнее возрастает нагрузка на входной контроль, зоны досмотра и маршруты перемещения людей. Строительная часть должна обеспечивать необходимое пространство, ровность полов, расположение силовых розеток для подзарядки мобильных пунктов досмотра и, что немаловажно, правильную организацию воздухообмена: скопление людей увеличивает теплопритоки и влажность, что может вызвать ложные срабатывания чувствительной аппаратуры.
Типовая логика движения пассажира
- Вход в здание.
- Первичный контроль и досмотр.
- Переход в общую или стерильную зону.
- Контроль посадки и выход к гейту.
- Локальные проверки на стыке зон.
Для проектировщика здесь важны не только пункты контроля, но и «узкие места»: где образуется очередь, где люди могут пересекать запрещённые траектории, где персонал и пассажиры оказываются слишком близко друг к другу. Эти нюансы просчитываются на этапе разработки архитектурно-технологического раздела и верифицируются с помощью динамического моделирования потоков.
Что чаще всего забывают при проектировании
- резервные маршруты на случай пикового потока;
- разделение прибывающих и вылетающих;
- удобные зоны ожидания до и после досмотра;
- понятную навигацию к пунктам контроля;
- места для работы дополнительного персонала в период перегрузки.
Строительная практика добавляет к этому списку забывчивость в отношении кабельных ниш под досмотровыми конвейерами, отсутствие антивандальных элементов в зонах скопления и слабые меры по снижению шума, который снижает концентрацию операторов.
Какие технологии реально используются
Технологии безопасности в аэропорту ценны не сами по себе, а только в связке с процессами. Ниже — наиболее практичные решения.
| Технология | Где применяется | Практический эффект |
|---|---|---|
| СКУД | служебные зоны, перрон, инженерные помещения | ограничение доступа по ролям |
| CCTV | терминал, периметр, КПП | визуальный контроль и архив событий |
| Рентген-сканеры | досмотр багажа и ручной клади | выявление запрещённых предметов |
| Металлодетекторы | входной контроль, досмотр персонала | быстрый первичный фильтр |
| Аналитика видео | периметр, входы, зоны скопления | поиск аномалий и автоматизация реакции |
| Охранная сигнализация | двери, люки, техпомещения | уведомление о несанкционированном доступе |
Где технологии дают максимальный эффект
- на стыке пассажирской и служебной зон;
- в местах доступа к критической инженерии;
- на периметре с низкой естественной видимостью;
- в зонах, где много подрядчиков и временного персонала;
- на КПП для транспорта и багажной логистики.
Ошибки, которые делают систему слабой
Даже дорогой аэропорт может иметь уязвимую безопасность, если проект строился без учёта эксплуатации. Самые частые ошибки здесь вполне типовые и часто связаны с недофинансированием этапа рабочей документации и отсутствием координации между строителями, электриками и интеграторами слаботочных систем.
Топ-5 проблем
- Смешение потоков. Пассажиры, персонал и сервисный транспорт пересекаются там, где этого быть не должно.
- Слабый контроль подрядчиков. Временные допуски оформляются формально и не привязаны к реальным зонам работ.
- Слепые зоны видеонаблюдения. Камеры есть, но не покрывают критические точки.
- Плохая логистика досмотра. Очереди создают хаос, а персонал вынужден «разруливать» поток вручную.
- Недооценка периметра. Ограждение есть, но нет достаточного освещения, аналитики и резервного реагирования.
Почему это опасно
Проблема редко проявляется сразу. Сначала растёт время прохода, потом появляется обходной маршрут, затем — привычка «срезать путь». В инфраструктурных объектах такие мелочи быстро превращаются в системную дыру. При этом архитектурные недостатки сложно исправить без демонтажа перегородок или перепрокладки кабелей, что требует ещё и перерасчёта нагрузок на несущие конструкции и перепланировки инженерных систем. Малейшая дыра в смежном помещении, где датчик опрометчиво не поставили, даёт нарушителю шанс, а инженеру — повод пересмотреть топологию системы.
Как проверять, что система безопасности работает
Для аэропорта мало установить оборудование. Нужна регулярная проверка сценариев, отказов и действий персонала. На этапе пусконаладки мы обязательно проводим интеграционное тестирование, симулируя отказ одного из контроллеров СКУД и срабатывание периметрального датчика одновременно — чтобы убедиться, что диспетчерский центр получает корректный поток событий и что резервные каналы связи работают как ожидается.
Практический чек-лист
- все зоны имеют назначенный уровень доступа;
- права сотрудников пересматриваются при переводе и увольнении;
- входы и критические помещения покрыты видеонаблюдением;
- точки досмотра не создают хронических заторов;
- периметр виден ночью так же, как днём;
- есть резервное питание для ключевых систем;
- события доступа и тревоги сохраняются в журнале;
- персонал знает порядок действий при сбое СКУД или камеры.
Что полезно тестировать отдельно
- проход по временным пропускам;
- доступ подрядчиков;
- сценарий отказа основной линии связи;
- работу систем при пиковом пассажиропотоке;
- реакцию на попытку прохода без идентификации;
- восстановление после отключения питания.
Отдельно стоит проверять алгоритмы взаимодействия с пожарной автоматикой: отключение блокировок эвакуационных выходов при тревоге должно происходить не только в программе, но и физически, срабатывая на реальных электрозамках.
Что важно при модернизации старого аэропорта
В реконструируемых аэропортах главная сложность — не купить новое оборудование, а встроить его в старую планировку без остановки работы. Здесь обычно приходится решать сразу несколько задач: расширять зоны досмотра, менять маршрутизацию, усиливать периметр и обновлять СКУД. Опыт показывает, что первым делом необходимо лазерное сканирование существующих конструкций и создание BIM-модели «как построено», иначе любые новые кабельные трассы рискуют упереться в непредвиденные препятствия или не рассчитанные на допнагрузки перекрытия.
На что смотреть в первую очередь
- может ли существующая планировка разделить потоки без больших переделок;
- хватает ли пространства для новых линий досмотра;
- можно ли интегрировать старые камеры и контроллеры с новой системой;
- где расположены узлы связи, серверные и шкафы питания;
- как организовать монтаж без остановки терминала;
- выдерживают ли строительные материалы и отделка требования к эксплуатации и безопасности.
Для больших объектов особенно полезны BIM-модели и цифровая поэтапная реконструкция: они помогают заранее увидеть конфликт инженерии, потоков и охранной логики. В нашем случае мы моделировали временные маршруты пассажиров и проверяли, не пересекутся ли в ходе строительства слаботочные кабели с новыми воздуховодами, что неизбежно привело бы к демонтажу только что смонтированной СКУД. Без такой проработки цена ошибки — повторная стройка в действующем терминале.
Безопасность аэропорта как часть цифровой инфраструктуры
Современный аэропорт всё чаще управляется как цифровой объект. Доступ, видеонаблюдение, сигнализация, графики патрулирования и события на периметре объединяются в единый контур мониторинга — по сути, в программную среду, аналогичную системам диспетчеризации инженерного оборудования (BMS). Это уменьшает зависимость от ручного контроля и помогает быстрее реагировать на отклонения, а главное — позволяет поднять на новый уровень кибербезопасность, потому что все компоненты получают централизованную политику обновлений и разграничения доступа.
Такая модель особенно важна для крупных хабов, где одновременно работают пассажирский терминал, грузовой комплекс, парковки, технические службы и транспортные развязки. Чем сложнее объект, тем выше ценность интеграции. Цифровой двойник аэропорта, в котором увязаны строительная геометрия, точки контроля и транспортные потоки, позволяет проигрывать сценарии нарушений и оптимизировать расстановку камер без дорогостоящих натурных экспериментов.
FAQ
Чем контроль доступа отличается от досмотра?
Контроль доступа отвечает на вопрос, можно ли человеку войти в зону, а досмотр — нет ли у него запрещённых предметов или угрозы. Это разные этапы одной системы. В инженерном плане их разделение диктует и архитектуру кабельных трасс: контроллеры СКУД работают с исполнительными устройствами, а досмотровое оборудование требует выделенных фидеров питания и интерфейсов для передачи изображений в общую сеть безопасности.
Нужна ли биометрия в аэропорту?
Биометрия может быть полезна, но она не заменяет проектирование потоков, СКУД и организацию досмотра. Для многих зон достаточно надёжной картовой системы с чёткими правами доступа. К тому же внедрение биометрии требует дополнительных кабельных трасс, серверных мощностей и тесной синхронизации с паспортным контролем — внедрять её на этапе реконструкции без серьёзной подготовки сетевой инфраструктуры зачастую неоправданно.
Что важнее: периметр или терминал?
Оба уровня важны, но периметр работает как раннее предупреждение, а терминал — как зона плотного контроля и проверки. Ошибка на периметре обычно дороже, потому что угроза приближается к критической инфраструктуре. Строителям важно понимать, что периметровая защита не заканчивается на проволочном ограждении: необходимы заглублённые дренажные лотки, исключающие подкоп, и стабильные фундаменты под опоры камер при любых погодных условиях.
Можно ли сделать безопасность незаметной для пассажира?
Полностью — нет, но можно сделать её понятной и быстрой. Хорошая система безопасности не создаёт лишнего напряжения: она сокращает очереди, убирает пересечения потоков и уменьшает количество ручных проверок. Проектировщики достигают этого за счёт продуманной ширины коридоров, правильного расположения указателей и достаточной мощности системы кондиционирования, чтобы в зонах ожидания досмотра не скапливалась духота.
Что чаще всего требует модернизации в старых аэропортах?
Обычно это СКУД, видеонаблюдение, зоны досмотра, периметральное освещение и маршруты движения персонала. Именно эти элементы быстрее всего устаревают по сравнению с остальной инфраструктурой. Строительная часть модернизации почти всегда упирается в стеснённые условия, ограниченную несущую способность старых перекрытий и конфликт новых кабельных трасс с существующими инженерными сетями, поэтому любое техническое задание должно начинаться с детального обследования и цифровой фиксации текущего состояния.
Безопасность аэропорта — это не набор устройств, а спроектированный под ключ инженерный контур, где контроль доступа, досмотровые линии и защита периметра работают синхронно. Именно такой подход позволяет объекту оставаться управляемым даже при росте пассажиропотока, ремонтах, реконструкции и неизбежном утяжелении требований к эксплуатационной готовности.
